Стенд сход-развал ТехноВектор 8 T8214

Серия	Серия SmartLight Серия бесконтактных стендов для проверки и регулировки углов установки колес автомобилей.
Количество камер	10
Компьютерная стойка	T - серия
Применяемость	яма
Основные преимущества	Бесконтактное измерение колёс Без установки адаптеров и мишеней Полное измерение автомобиля за несколько секунд Подходит для автосервисов шириной от 5 м Минимальное расстояние от стойки до колёс 120см Колёсная база от 1,8 до 4 м** Автоматические поворотные стойки контроля задних колёс Мощный компьютер для высокой скорости измерения.



Комплект поставки:



Измерительные блоки (стойки) для модели 8218

Техно Вектор 8, модели 8218 комплектуется четырьмя блоками (стойками) системы машинного зрения для использования на подъемнике.

Каждый блок оснащен системой технического зрения, управляемой проекционной системой и содержит подсистему определения взаимного расположения измерительных блоков.

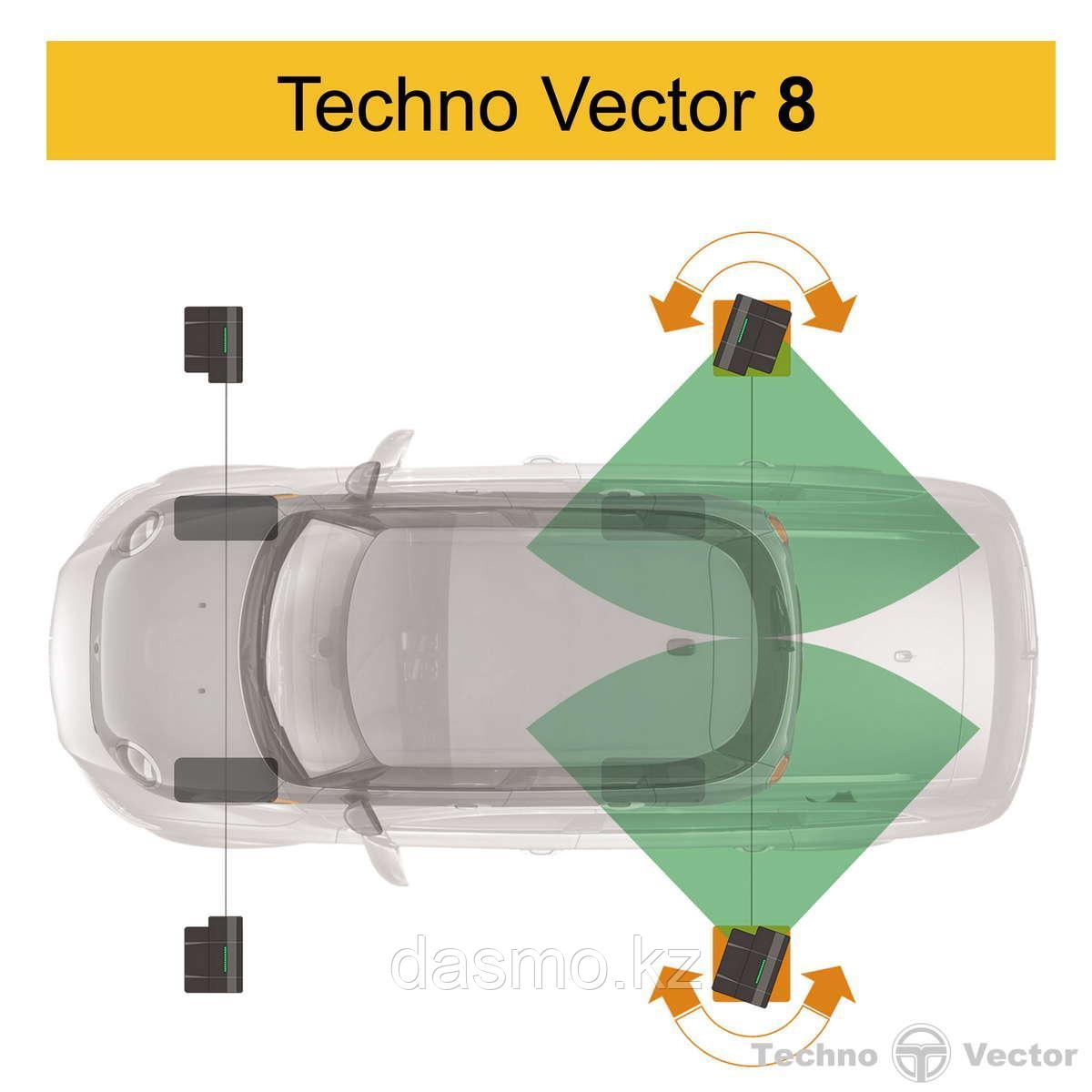

Поворотный механизм задних блоков позволяет производить измерение автомобилей разной длинны без перемещения стоек.

Стойки могут быть адаптированы для индивидуальных условий установки

 Компьютерная стойка T-cерия

Металлическая компьютерная стойка, сверху пластиковая панель на которой располагаются элементы управления.

Пульт дистанционного управления Техно Вектор

Пульт дистанционного управления имеет эргономичную форму, выполнен из ударопрочного пластика и позволяет уверенно управлять компьютером на расстоянии до 10 м.

На нем расположена пленочная клавиатура, кнопки которой дублируют функциональные клавиши основной панели управления.

Связь между компьютером и пультом осуществляется осуществляется по Wi-Fi.

Компьютер для стендов Техно Вектор

В поставку каждого стенда Техно Вектор 8 входит современный компьютер с установленной лицензионной операционной системы Windows, программным обеспечением "Техно Вектор" и Базой Данных параметров автомобилей

Комплект усиленных поворотных платформ для стенда сход-развал

Комплект поворотных платформ используется при выполнении работ на бесконтактных стендах сход-развал для поперечной разгрузки передних колес автомобиля.

Габаритные размеры платформы: 400х400х50мм.
Грузоподъемность одной платформы: 1000 кг.
Вес одной платформы: 17 кг.

Стопор руля и упор для тормоза

Упор тормоза используется для фиксирования педали тормоза в нажатом положении при проведении измерения углов установки колес автомобиля.

Стопор руля используется при проведении регулировок узлов подвески для фиксации руля после установки его "прямо".

Комплект поставки Техно Вектор 8

Наименование	Техно Вектор 8
Измерительные блоки (стойки)	4
Компьютерная стойка	1
Компьютер	1
Монитор	1
Клавиатура	1
Мышь	1
Упор для тормоза	1
Стопор руля	1
Поворотная платформа	2
Пульт дистанционного управления	1
Приемник пульта дистанционного управления	1
Руководство по эксплуатации	1



ХАРАКТЕРИСТИКИ:

Наименование параметра	Диапазон измерений	Предел допускаемой абсолютной погрешности измерений
Угол развала передних и задних колес	±8º	±5'
Угол суммарного схождения передних и задних колес	±5º	±5'
Угол поворота колес автомобиля	±60º	±30'
Угол продольного наклона шкворня	±19º	±8'
Угол поперечного наклона шкворня	±19º	±8'
Угол смещения передней оси	±2,5º	±5'
Угол смещения задней оси	±2,5º	±5'
Угол движения	±2,5º	±5'
Угол отклонения геометрической оси	±2,5º	±5'



Наименование параметра	Значение
Напряжение, В	220 ± 10%
Частота, Гц	50/60
Рабочая температура, °С	+10 ÷ +35
Потребляемая мощность, ВА	1800
Климатическое исполнение прибора по ГОСТ	ГОСТ 15150-69



Программно-математическое обеспечение Вектор 8

3D-Визуализация

- 3D-визуализация модели шасси автомобиля обеспечивает наилучшую наглядность и легкость восприятия информации;

- Колеса и 3D-шкалы на экране позиционируются согласно измеренным значениям параметров, позволяя с одного взгляда увидеть общую картину углов установки колес;

- Вся информация на экране обновляется в режиме реального времени;

- При регулировке можно выбрать любой подходящий вид: для каждого колеса, для передней или задней подвески, общий вид, схему геометрических отклонений и 2D-режим с крупными и хорошо читаемыми шкалами;

- Печатные отчеты также могут включать в себя 3D-изображения, показывающие положение колес до и после регулировки.

Совершенные Технологии

- Исключительно быстрая скорость обновления данных.

- Многопоточная архитектура программы максимально использует все возможности современных многоядерных процессоров.

- Программное обеспечение не зависит от разрешения монитора и может корректно отображаться на любом современном экране, включая 4К*;

- Быстрые переходы. Все экраны создаются при старте программы, чтобы обеспечить максимальную скорость работы со стендом;

- Обширная база данных автомобилей также загружается в память при запуске программы, благодаря чему поиск и навигация по доступным моделям автомобилей происходит без каких-либо задержек;

- рекомендуются мониторы с соотношением сторон 16:10 и 16:9

Измерения

-Программное обеспечение использует самые современные методы для максимально точного определения положения мишеней в трехмерном пространстве;

- Специальный алгоритм сглаживания увеличивает стабильность и устраняет дрожание показаний, но вместе с тем незамедлительно реагирует на любое изменение;

- Режим "Вывешенные Колеса" позволяет производить регулировку автомобиля при поддомкрачивании автомобиля, а также в случае, если для регулировки схождения необходимо вывернуть руль.

Интуитивный и настраиваемый порядок работы

- Простая работа с программой: используются только 4 кнопки в нижней части экрана;

- Специальные анимированные изображения напомнят мастеру провести необходимые перед регулировкой действия;

- Программное обеспечение сохраняет все заказы и все измерения. Мастер может просмотреть их в любое время;

- Программное обеспечение хранит историю всех калибровок. Их результаты и качество может быть просмотрено в любое время;

- Навигация по экранам программы может быть произведена с помощью горячих клавиш на пульте дистанционного управления или клавиатуре.

- Режим камера для заезда позволяет отображать на экране видео поток подключенной к стенду веб-камеры, чтобы упростить управление автомобилем при его заезде на рабочее место;

- Большое количество настроек, позволяющих настроить поведение стенда "под себя". Например:

* Большой набор настроек распечатываемых отчетов: 2D/3D-режим, тексты, логотип, и т.д.

* Автоматические переходы доступны там, где это возможно. Например, программное обеспечение автоматически определяет начало прокатки автомобиля в режиме компенсации и не требует нажатия на какие-либо клавиши;

* Мастер может выбрать режимы по умолчанию (компенсация, измерение, регулировка);

* Многие другие настройки для тонкой настройки основных рабочих режимов программы;

База данных

- Содержит более 78000 моделей автомобилей;

- Модели автомобилей содержат информацию, изображения и видео по идентификации модели, подготовительным работам, методам регулировки развала, схождения и других параметров подвески автомобиля;

- Пожизненные бесплатные обновления базы данных;

- Позволяет добавлять неограниченное количество пользовательских моделей с возможностью импорта и экспорта (особенно важно для новых моделей автомобилей и рынков с местными производителями, которые ещё не присутствуют в базе данных Техно Вектор)

ТехноВектор 8

ТехноВектор 8 обеспечивает максимально возможную скорость работы - измерение всех базовых параметров производится сразу после заезда автомобиля, а бесконтактная технология гарантирует сохранность колесных дисков.

Бесконтактная система машинного зрения включает в себя несколько видеокамер и структурированную подсветку для 3D-сканирования каждого колеса в реальном времени.

ТехноВектор 8 выпускается в двух модификациях:

8214 - бесконтактные стенды для проверки и регулировки углов установки колес для использования на яме
8218 - бесконтактные стенды для проверки и регулировки углов установки колес для использования на подъемнике

ТехноВектор 8 это:

·       Бесконтактное измерение колёс

·       Не требуются установка колёсных адаптеров и мишеней на колёса

·       Полное измерение автомобиля за несколько секунд

·       Не требуется дополнительное пространство спереди и сзади автомобиля

·       Подходит для автосервисов шириной от 5м

·       Минимальное расстояние от стойки до колёс 90см

·       Колёсная база от 2 до 3,5м**

·       Автоматические поворотные стойки контроля задних колёс

·       Возможность производить измерение на уровне пола

·       Мощный компьютер для высокой скорости измерения.
