Установка для тестирования и очистки GDI и пьезофорсунок + камера визуального контроля распыла форсунок CMA25AB+CMT1

Установка для тестирования и очистки форсунок NORDBERG CMA25AB с камерой визуального контроля расплыла форсунок NORDBERG CMT1 – специальное диагностическое оборудование для обслуживания и ремонта топливных систем автомобилей в автосервисах и СТО.



ФУНКЦИОНАЛ

Предназначена для диагностики и очистки форсунок GDI и пьезофорсунок, установленных в бензиновых двигателях.

Принцип работы установки заключается в моделировании различных условий работы двигателя посредством подачи под давлением на обслуживаемые форсунки тестовой жидкости и импульсного сигнала, а также нагрева очистительной жидкости и применения ультразвуковых волн, удаляющих нагар и отложения.

Функции:
1. Тест на сопротивление форсунки
2. Ультразвуковая очистка
3. Тест на однородность / распыляемость
4. Проверка герметичности
5. Тест производительности
6. Автоматический тест



ПРЕИМУЩЕСТВА



• Типы обслуживаемых форсунок: пьезо, GDI, EFI, MPI, SPFI, TBI, CFI, FSI, TSI, TFSI и пр.

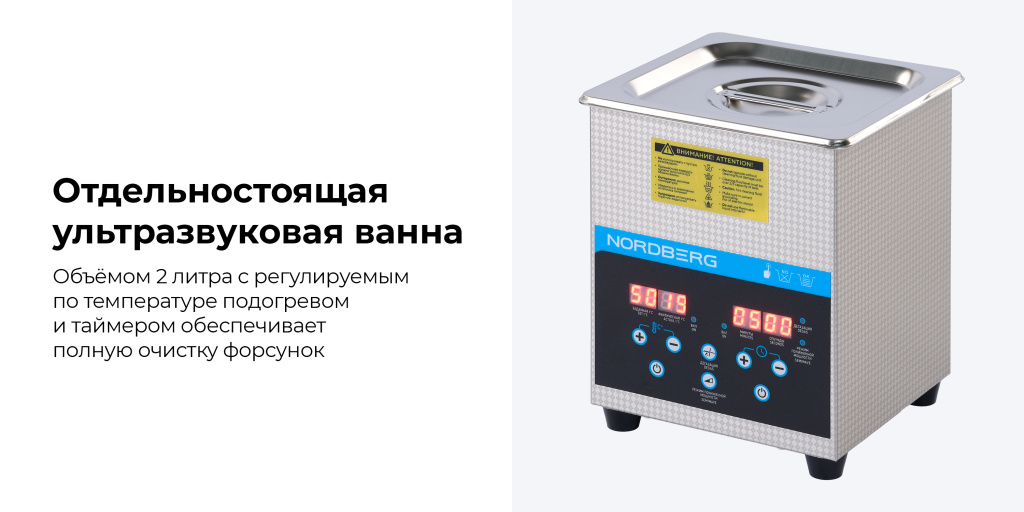

• Отдельно стоящая увеличенная ультразвуковая ванна с регулируемым по температуре подогревом и таймером обеспечивает полную очистку форсунок.
• 6 форсунок может быть протестировано или очищено одновременно, что значительно повышает эффективность работы, а кронштейн для УЗ-ванны позволяет одновременно устанавливать до 12 форсунок.
• Возможность очистки форсунок на автомобиле без их снятия.
• Металлический поднос в комплектации, препятствующий разрушению ЛКП оборудования, на которое попадает стекающая при вынимании форсунок жидкость.
• Фильтр тонкой очистки.
• Функция тестирования топливных форсунок с низким сопротивлением.
• Режим автоматического тестирования, возможный благодаря встроенному микрокомпьютеру, содержит пять разных вариантов тестирования, позволяющих проверить форсунки по многим параметрам, которые приводятся последовательно.
• Высококачественные электромагнитные клапаны слива жидкости из колб, в отличие от использования механических.

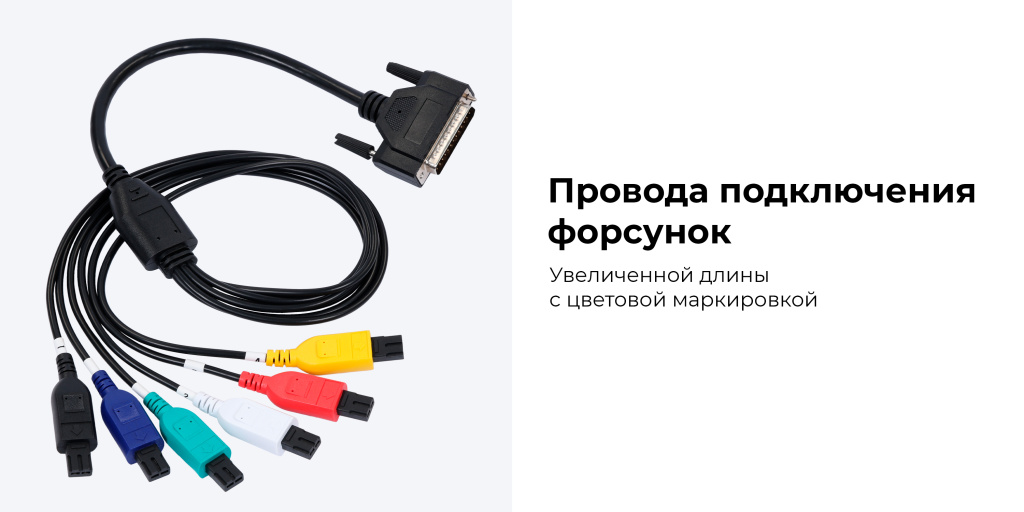

• Провода подключения форсунок увеличенной длины с цветовой маркировкой.

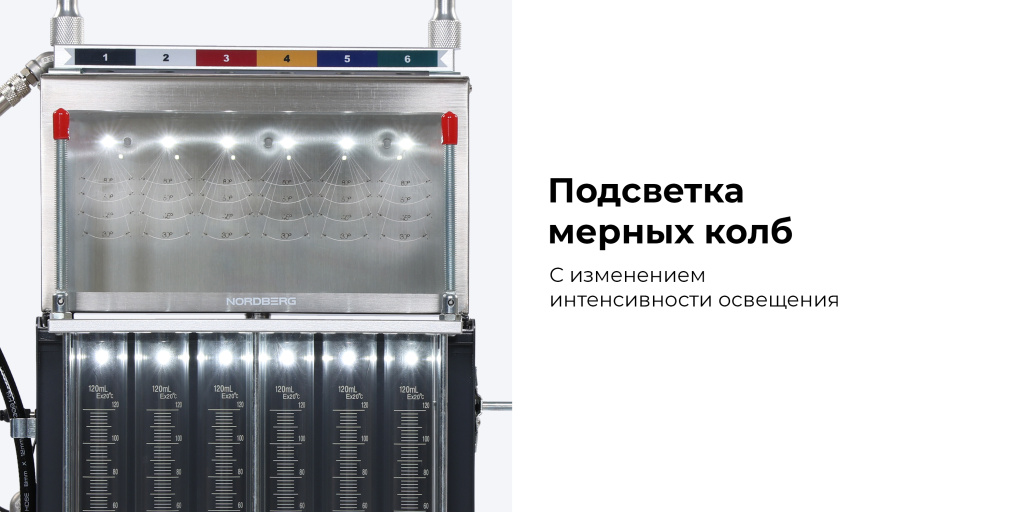

• Подсветка мерных колб с возможностью изменения интенсивности освещения до полного выключения.

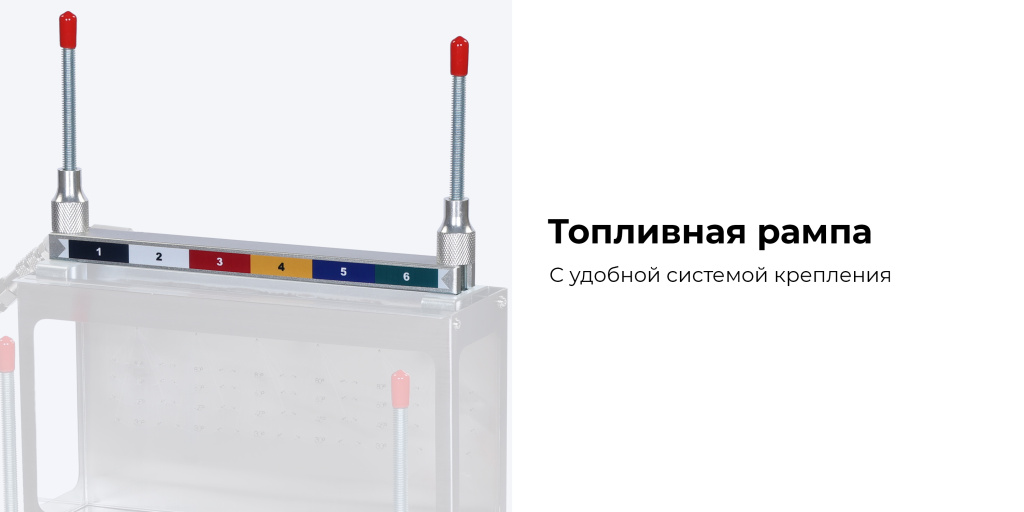

• Удобная система крепления топливной рампы.
• Микрокомпьютер обеспечивает контроль давления топлива и позволяет регулировать его диапазон.
• Русскоязычное меню цифрового дисплея на панели управления.

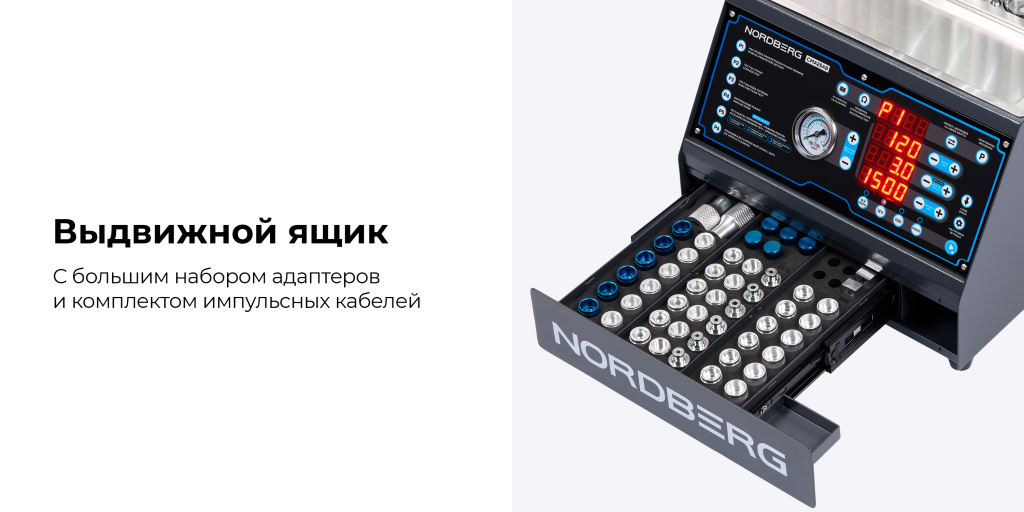

• Выдвижной ящик с большим набором адаптеров и комплектов импульсных кабелей.
• Комплект уплотнительных колец для оперативной замены на месте и достижения наилучшей герметизации во время тестирования.
• Фильтр 126х60 мм для удаления крупных частиц посторонних включений из охлаждающей жидкости (заказывается дополнительно)



УДОБСТВО ИСПОЛЬЗОВАНИЯ

Интуитивно понятный интерфейс и простой принцип работы.





КОМПЛЕКТАЦИЯ



№	Описание	Кол-во
1	Установка для очистки форсунок	1
2	Ультразвуковой очиститель	1
3	Топливная рампа в сборе	1
4	Гайка с накаткой	4
5	Вспомогательный адаптер	6
6	Основной адаптер	6
7	Пробка топливной рампы	5
8	Прокладки для форсунок	6
9	Кабель передачи импульсного сигнала основной	1
10	Кабель передачи импульсного сигнала обычный	6
11	Кабель передачи импульсного сигнала PIEZO	6
12	Силовой кабель	1
13	Воронка	1
14	Заглушка	1
15	Кронштейн узкий адаптер GDI	1
16	GDI-адаптер	6
17	Универсальный адаптер GDI	6
18	Узкий адаптер GDI	6
19	Стопорная гайка топливной форсунки Mercedes Benz	6
20	Удлиненная опора в сборе	2
21	Эксцентриковый блок	2
22	Поддон	1
23	Уплотнительное кольцо	1

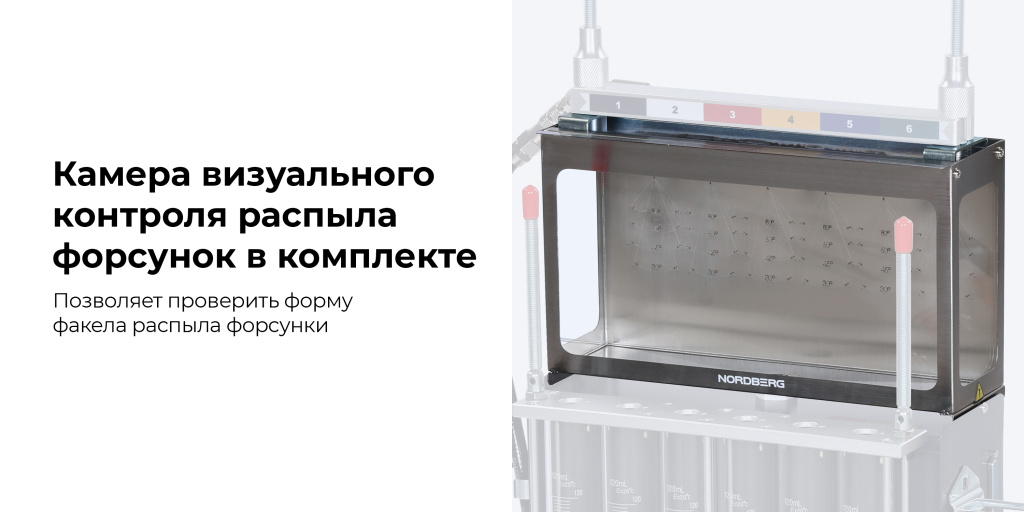

24	Камера визуального контроля расплыла форсунок CMT1	1
25	Адаптер для подключения пьзо-форсунок	6
26	Паспорт-инструкция	1



Благодаря быстрой и эффективной работе, диагностический стенд NORDBERG CMA25AB с камерой визуального контроля расплыла форсунок NORDBERG CMT1 обеспечит высокую производительность при выявлении и устранении неисправности различных типов топливных форсунок.

Характеристики

Объем цилиндра, мл	120
Давление тестирующей жидкости, МПа	0,9
Частота работы форсунки, об/мин	100-9900 (шаг 10)
Мощность ультразвукового излучателя, Вт	160
Длительность импульса включения форсунок, мс	0,1-25 (с шагом 0,1)
Диапазон рабочих температур, °С	0 - +40
Напряжение, В	220
Объем бака, л	2
Количество диагностируемых форсунок, шт.	6
Тип УЗ-ванны	отдельностоящая с подогревом

**Габариты и вес товара с упаковкой

Общий вес с упаковкой - 23 кг

Упаковка	Размеры упаковки (Д*Ш*В), мм	Вес, кг
Упаковка №1	380 x 405 x 505	20.9
Упаковка №2	240 x 365 x 150	3.1
